Затворы щитовые плоские глубинные, скользящие, колесные.

Затворы плоские глубинные (ЗПГ) предназначены для перекрытия глубинных прямоугольных и круглых отверстий, нижняя кромка которых может быть заглублена от максимального уровня воды перед щитом затвора не более чем на 6 м. Плоские глубинные затворы применяются в сооружениях водоснабжения и канализации:

  • Горизонтальных отстойниках;
  • Приемных резервуарах;
  • Колодцах;
  • Камерах горячей и холодной воды;
  • Аэротенках;
  • Усреднителях;
  • Распределительных камерах и т. п.

Уточнить цену или задать вопрос по товару

Наш менеджер свяжется с вами для уточнения деталей заказа.
Другая продукция из этой категории
Icon2 %d0%a4%d0%be%d0%bd%d0%b0%d1%80%d1%8c %d0%bd%d0%b0 %d1%81%d0%b0%d0%b9%d1%82
Фонарь смотровой
Осталось 3 шт.
10 400 руб.
Подробнее Заказать
Icon2 1340kw diesel
Подогреватели
Осталось 3 шт.
10 400 руб.
Подробнее Заказать
Icon2 %d0%9d%d0%b0 %d1%81%d0%b0%d0%b9%d1%82 002
Холодильник отбора проб
Осталось 3 шт.
10 400 руб.
Подробнее Заказать
Icon2 %d0%9d%d0%b0 %d1%81%d0%b0%d0%b9%d1%82 001
Фильтр сетчатый ФС
Осталось 3 шт.
10 400 руб.
Подробнее Заказать

Подробнее о «Затворы щитовые плоские глубинные, скользящие, колесные.»

Щитовые затворы существуют в двух исполнениях:

  • С электрическим приводом;
  • С ручным приводом.

Существует несколько типов щитовых затворов:

  • Затворы для монтажа в канале без заливки бетоном;
  • Затворы для монтажа в канале с заливкой бетоном;
  • Затворы для монтажа на стену камеры;
  • Затворы регулирующие с водосливом;
  • Затворы скользящие, поднимаемые грузоподъемным механизмом;
  • затворы плоские колесные, для монтажа в штробу.

Для горно-обогатительных и металлургических предприятий разработаны штыревые затворы по проекту 827.10-05.003.000. Данные затворы выполняют роль сита для перекрытия железных и прочих окатышей крупностью 5-16 мм из бункера на конвейер.

 Основные составляющие затвора это:

  1. Рама;
  2. Щит (в случае с колесными);
  3. Приводной вал;
  4. Исполнительный механизм под ручной либо электропривод.

Рама в большинстве своем сварная из уголка. Сборка происходит в несколько этапов:

  1. Нарезается уголок необходимой длины, выставляется зазор между двумя частями рамы, который впоследствии будет являться направляющей щита;
  2. Все четыре части рамы выставляются по диагонали на ровной поверхности и свариваются в единую конструкцию;
  3. Вырезается щит, на него монтируются ребра жесткости, уплотнительная резина (обычная или маслобензостойкая(мбс) в зависимости от рабочей среды места монтажа), точится и устанавливается нижняя часть исполнительного механизма;

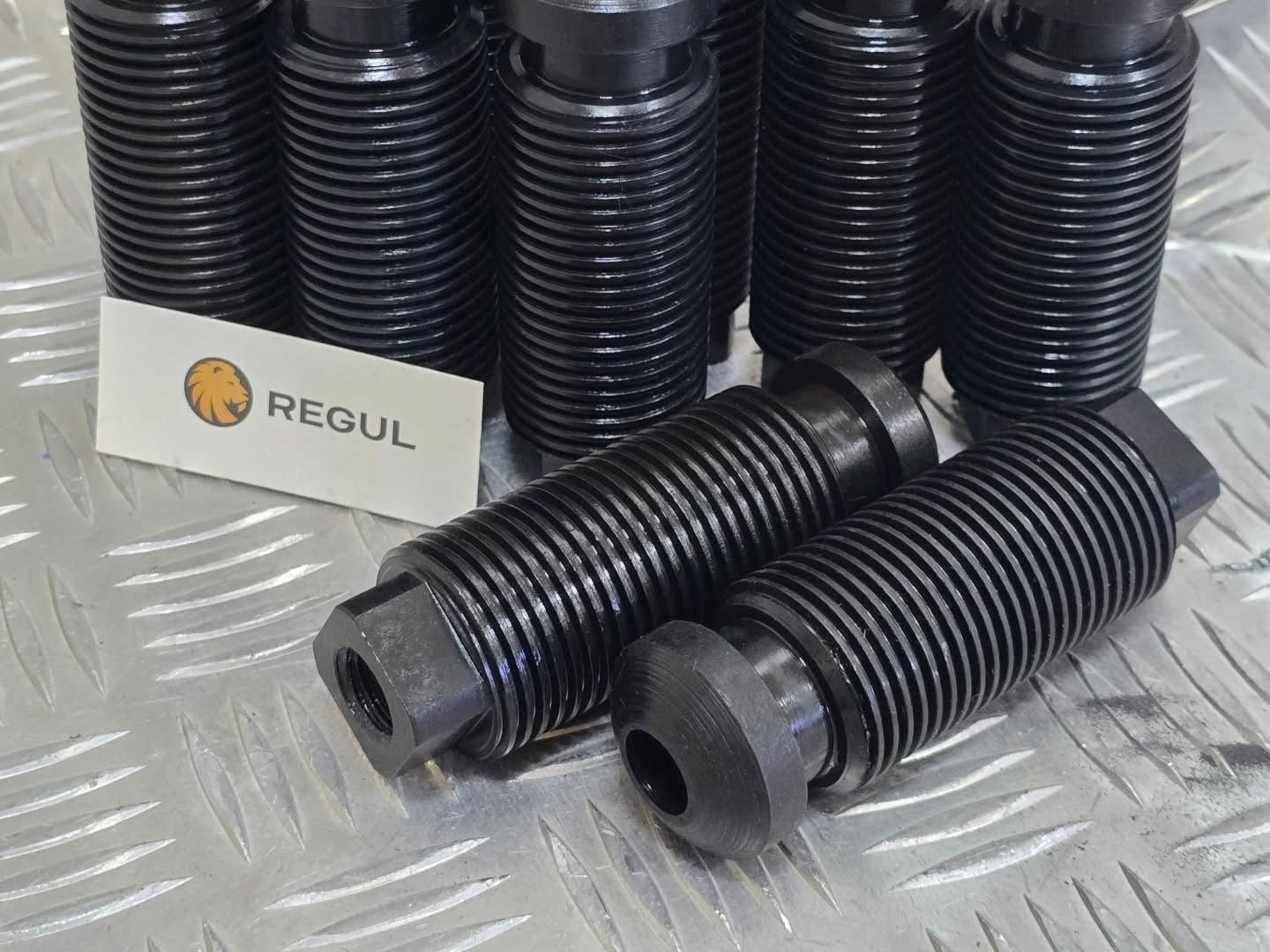

  4. Точится, фрезеруется и собирается верхняя часть исполнительного механизма, после чего щит устанавливается в раму и происходит окончательная сборка и покраска затвора.

Монтаж производится в специально подготовленную штробу к стене либо, под заливку либо без заливки бетоном.

Наиболее распространенная документация по которой производятся данные затворы:

  • Серия 3.901-12
  • Серия 3.820.2-37
  • Серия 3.820.2-47
  • Серия 3.820.2-43
  • Серия 3.820.2-58
  • Серия 3.820.2-63
  • Серия 7.820-4
  • Серия 7.820-6

Затворы плоские переливные.

Затворы плоские переливные спроектированы для поддержания заданного уровня среды в поверхностном резервуаре.

Переливные затворы пропускают излишки через верхнюю часть щита, либо полностью опустошают его после открытия.

Плоские затворы часто используют на оросительных системах, дамбах пожарных водоемов, искусственных прудов и озер, чтобы они не переполнялись, а вода не выходила за границы водоема во время весенних паводков и обильных дождей. Такие затворы часто выполняют функцию ремонтных и аварийно-ремонтных.

Название плоских затворов произошло от классификации их по конструкции. Это самый простой и распространенный тип. Для облегчения маневрирования, перелива воды и сброса плавающих по верху предметов плоские затворы иногда разделяют по высоте на 2 части (так называемый сдвоенный затвор) с перекрываемой площадью 240 м2.

Конструкция состоит из:

  • Плоского щита, катающегося вверх-вниз по полозьям;
  • Уголковой рамы, которая соединяется с листовой обшивкой 4-5 мм толщиной (как правило, стальной).
  • Каркаса, состоящего из вертикальных стоек, горизонтальных балок — главных ригелей — и вспомогательных балок. Для небольших затворов целесообразно использовать много ригельную схему, позволяющую обойтись меньшими размерами пазов и прокатными профилями. Для больших затворов более экономична будет двух ригельная схема. Соотношение сторон балочной клетки обычно берется 1:1 или 1:2.
  • Связей жесткости (в затворах больших размеров), придающих жесткость и пространственную неизменность конструкции;
  • Задвижек, имеющих круглую или прямоугольную форму и работающих под напором до 100-200 м и более. Передвигаются задвижки по скользящими, иногда роликовым опорам. Обводная труба соединяет участки водовода впереди и позади задвижки и добивается перемещения последней в безнапорных условиях.

Если нужна оперативность, затворами управляют с помощью электрических и гидравлических приводов. Если оперативность управления не критична – с помощью кранов, обычно козловых.

Наиболее распространенная документация по которой производятся данные затворы:

  • Серия 3.820.2-53
  • Серия 3.820.2-57

Ремонтные затворы шандорные (шандоры).

Затвор ремонтный шандорный (шандор) предназначен для перекрытия каналов разной размерности и пропускной способности, в зависимости от конструкции могут работать в различных погодных условиях (при низких температурах в шандор устанавливаются подогреватели). Могут заменять собой как лотковые затворы (с 3- сторонним уплотнением), так глубинные (с 4-ех сторонним уплотнением). Основным отличием затворов ремонтных шандорных от затворов лотковых, переливных и глубинных является тот факт, что ремонтные затворы приводятся в действие в ручную сторонними механизмами, не имеющими отношения к конструкции затвора (автокран, кран-балка и пр.) В большинстве своем шандорные ремонтные затворы устанавливаются в место сороудерживающих решеток, в ту же раму, на время ремонта перекрываемого канала или трубы. В отдельных случаях ремонтные шандорные затворы устанавливаются для постоянного нахождения на объектах, где операции с их открытием-закрытием используются крайне редко, либо габариты, нагрузки и масса затвора не позволяют использовать затворы другого класса или их использование является невыгодным.

Затворы шандорные монтируются в раму путем заливки в штробу канала либо путем монтажа к стене на анкерные болты. Монтаж должен производится специально обученными людьми, строго по инструкции указанной в паспорте производителя. Основным показателем при монтаже является соблюдение диагоналей боковых и нижних стоек рамы затвора. Несоблюдение диагоналей и прочих указаний по монтажу может привести к протечке затворов, либо к невозможности установки шита ремонтного шандора в раму.

Затворы лотковые.

Лотковые затворы предназначены для перекрытия и регулирования уровня среды в каналах, трубах и открытых лотках.

Затворы лотковые применяются в системах искусственного орошения полей, водохранилищах, рыбном хозяйстве, системах пожаротушения, на горно-обогатительных и металлургических предприятиях, очистных сооружениях, в химической промышленности. Затворы лотковые бокового выпуска обычно применяют в комбинации с цепными или пальцевыми затворами.

Лотковый затвор — это перекрывающий механизм, состоящий из рамы, прикрепленной к каналу или стене путем заливки бетоном в штробу, прикреплением к стене или к стенке канала при помощи анкерных болтов. состоит из рамы, щита и исполнительного механизма.

Лотковые затворы перекрывают канал путем опускания щита. щит опускается на необходимую высоту при помощи исполнительного механизма. Затвор может выполнять как регулирующую функцию, так и функцию полного перекрытия или наоборот открытия канала.

Лотковый затвор разработан и сконструирован для работы с жидкими средами как агрессивными (канализационные стоки и пр.), так и неагрессивными (в системах орошения и водоснабжения).

В зависимости от размеров затвора и от потребности заказчика управление затвором может производиться вручную, за счет штурвала или редуктора, а также при помощи гидро- и электроприводов различного типа. Электропривод считается лучшим вариантом для лотковых затворов.

Производятся по следующей технической документации:

  • Серия 7.820-9.90
